Computer Organization and Architecture

CPU架构

冯诺依曼结构

指令和data都放memory

哈佛架构

把指令和data的内存分开存放.

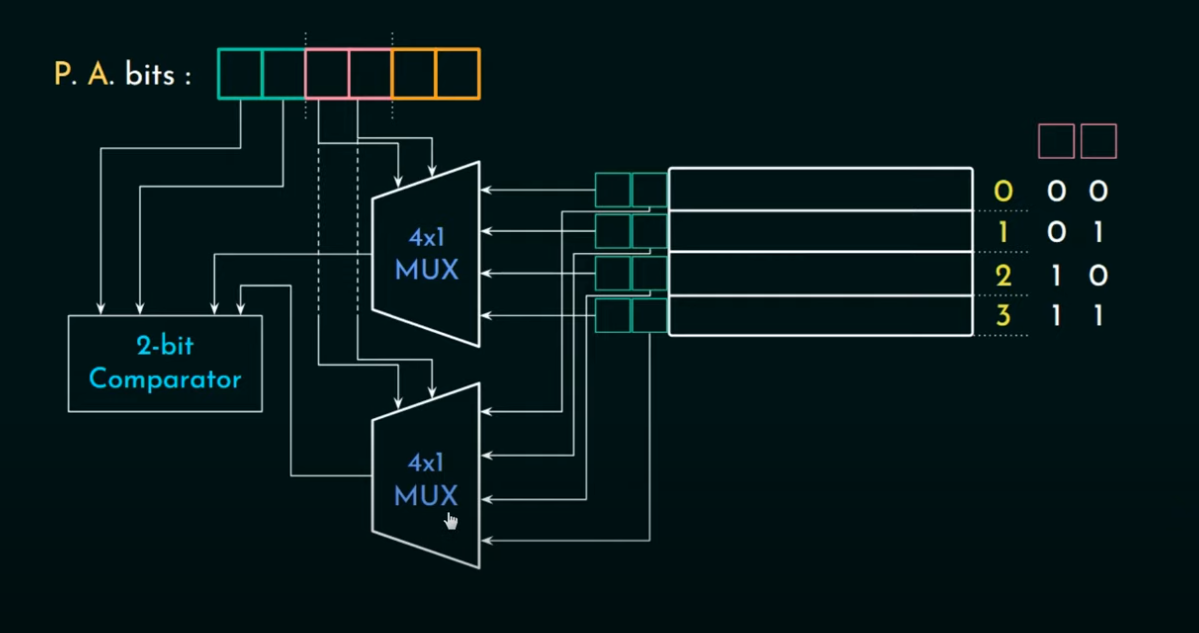

direct memory mapping

会导致间断访问时，遇到conflict miss 物理实现

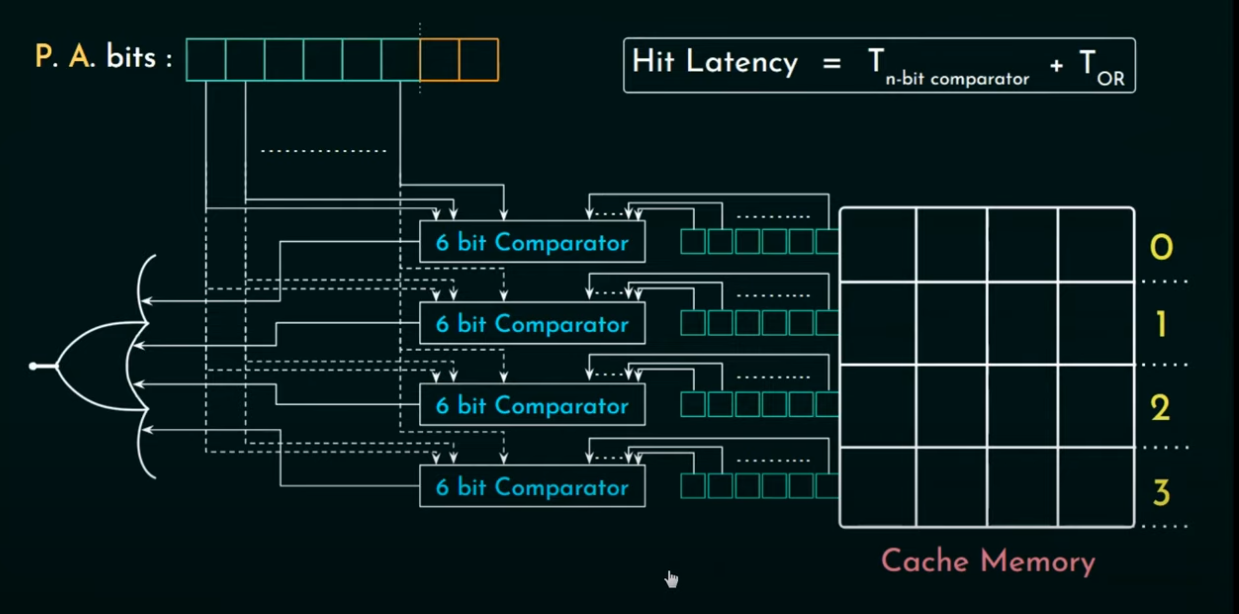

associative mapping

P.A.bits只分成了tag和line offset. 每个block都会被分配到任意的cache line.

  • 优点: 不会有conflict miss

  • 缺点: 查看数据的时候需要遍历所有的cache line 物理实现

set associative mapping

物理实现 把cache line分成几个set。 每个line block都可以对应到一个set里的任意一个cache line k-way set associative

1 set = k cache linkes

但一个set里面的cache在remove的时候, 按照什么顺序呢

Cache Desing

写入策略

  1. write hit: 数据存在缓存中

    • write through 同时写入缓存和主存. 写入时间过长, 用于不怎么写的场景.

    • write back / write deferred 只有缓存更新, 设置dirty-bit. 当cache失效时, 才写入主存. 适合很多写的场景

  2. write miss:

    • write allocate 先把数据移入缓存, 然后用write through 或者 write back(常用)

    • no-write allocate 直接修改主存的数据

Cache replacement Policies

网址

随机替换

曾经用于ARM(advanced risk machine) architecture

FIFO

LIFO

这样不是导致(4-way)前3个cache一直是占用的，只有最后一个cache line变化吗

Optimal Replacement/Belady's Optimal Algorithm

把接下来访问到的时间最远的那个cacheline移除(但是预测这个不可能，所以实现不了) 但是可以用来作为基线。这个是最好的结果。来和FIFO, LIFO那些进行比较

Recency Based Policies

全部使用age bits来跟踪访问的顺序

MRU

移除最近使用的块。对于循环模式不错(因为循环后就不用了) 思考: MRU只要一个计数器就能知道emit哪个。而LRU却需要保存每个cacheline的信息。如果我们LRU只保留最近用了哪个，其他三个随机呢。或者我们不用遍历比较，随机抽3个出来比较

LRU

通过age bit. 新来的block放在age bit = 0b00的位置. 其余的cache line全部 -1.
当cache被访问的时候, 设置为 0b11 同时, 比他age bit大的都减1. 比他age bit小的不变
需要的age bit: 一个数字表达出0,1,2,3的顺序(可能性有4!种), 所以需要log(2, 4) = 5个age bits
当set的way达到8或者16的时候，需要的age bit数 * set数会非常huge, 所以不怎么用了, 所以来了PLRU

PLRU

pseudo least recently used 每一半的cache line, 用一个bit代表最近访问的是上半部分还是下半部分 通过 way - 1个age bit就能保留信息来决策。同时能完美地实现MRU

Frequency Base Policy

Least Frequently Used

思考: frequency只保留次数。会不会导致一个cache一直占用着呢

缓存一致性问题及原则

Cache Coherency Protocols

  1. 术语: 通过保存每个cache line的状态

    • Modified: 内容是否变化, 导致和主存不一致

    • Shared: 保存了没有变化的数据,可以出现在其他核里

    • Invalid: 数据不在可靠了,因为其他core改了数据

    • Exclusive: 只有一个core有(如果其他核读了,就变成Shared)

    • Owned: 只有一个core拥有, 其他core可以从这里读取

    • Forward(Shared的特殊状态). 当数据变化是,Forward需要更改其他shared的cache line

Snooping-based Protocol/Bus-based Protocol

所有的核都监控主存, 对应数据变化是操作cache line
所有的protocol可以和不同的写入策略组合

  • write update: 变更时, 修改cache line

    • write through

    • write back

  • write invalidate: 变更时,设置成invalid.
    思考: 但是2个核同时变更怎么办

    • write through

    • write back

Directory-based Protocol

到core多时snooping-base会导致bug很busy, 所以引入directory-based protocol. 多用于集群 每个node, 记录每个cache-line被哪些node share. 更新的时候,直接通知各个node设置成invalid

Ram

Random Access Memory

ddr: double data rate时钟上升沿和下降沿都可以传递一次数据

Secondary Memory

磁盘. 通过virtual memory mapping实现pages来和main memory交互
